среда, 28 февраля 2018 г.

Доработка антенны Baofeng UV-5R

Как видно из теста трансивера Baofeng UV-5R, его штатная антенна нуждается в доработке: и настроена неточно, и потери на 145 МГц велики. Приведением её в нормальное состоянием мы здесь и займемся.
Вначале разберем антенну. Для этого ее (открутив от трансивера) надо подержать минут 10 ... 15 в горячей воде (закипевший чайник подойдет). После этого, держа антенну за разъем и аккуратно пошатывая (но не вращая вокруг оси) снимаем пластиковый чехол. Сама антенна дополнительно приклеена внутри вверху к чехлу чем-то вроде силикона, поэтому если снять не получается, то посильнее покачайте чехол вверху.
После снятия чехла у вас останется стальная пружина с желтоватым покрытием (видимо, оцинковка), накрученная на корпус разъема с маленьким конденсатором внутри.
По электрической схеме это:
  • укороченный сворачиванием в катушку λ/4 GP на 145 МГц. Согласование сделано традиционно: отводом от этой катушки.
  • удлиненный примерно до 0,35λ GP на 435 МГц согласованный последовательным конденсатором.
Становится ясно, почему греется нижняя часть антенны при передаче на 145 МГц. Ведь это по сути катушка СУ согласующая низкое (несколько ом) сопротивление излучение короткого GP. И сделать катушку такого СУ из оцинкованной стальной проволоки – плохая идея. Добротность получится низкой (проводимость цинка почти вчетверо хуже, чем меди) и катушка будет греться. Что и наблюдается на практике: при работе на передачу в диапазоне 145 МГц нижняя часть антенны через несколько минут нагревается до 45...550 (и это еще через пластик чехла). И это именно нагрев антенны за счет тепловых потерь в ней, а не теплопередача от шасси трансивера. Чтобы убедиться в этом достаточно выкрутить антенну: она существенно горячее, чем шасси.
Другим слабым местом штатной антенны является конденсатор. Во первых он очень маленький керамический, что вносит потери и ограничивает допустимую мощность. Во-вторых, его тонкие проволочные выводы припаяны с одной стороны в разъем, со второй – к спирали антенны. А это может привести к механическому разрушению этого конденсатора после нескольких вкручиваний-выкручиваний антенны. Ведь низ стальной пружины антенны не припаян, а просто на трении навинчен на корпус разъема и может немного проворачиваться относительно вертикальной оси (а именно это происходит, если при вкручивании-выкручивании держать антенну не за низ, а за середину). Вместе с припаянным к нему вторым выводом конденсатора. А первый его вывод впаян в разъем и жесткости конструкции конденсатора и его выводов не хватает, чтобы трубочка разъема поворачивалась бы вслед за пружиной антенны. Выводы конденсатора скручиваются и он повреждается механически. Описания случаев поломки этого конденсатора нередки.
Заменим этот конденсатор на более приличный электрически и механически. Сделаем конструктивный конденсатор из коаксиального кабеля. Для этого потребуется обрезок длиной 42...45 мм полужесткого фторопластового кабеля HF086. Снимаем трубку оплетки примерно на 2...4 мм, оголяем центральную жилу и паяем её в разъем. Надеваем на кабель и хвостовик разъема термоусаживающуюся трубку длиной 35 мм. Обжигаем её так, чтобы примерно последний 1 см оплетки остался бы незакрытым трубкой. Отступив ~30 мм от разъема, к оплетке припаиваем кусок голого луженого провода диаметром 0,5 .. .0,8 мм длиной 10 ... 12 мм, обернув его кольцом вокруг оплетки. Оставляем примерно 5 мм этого вывода свободно торчащим перпендикулярно поверхности коаксиального кабеля.
Выше припаянного кольца на кабель надеваем еще кусочек термоусаживающейся трубки длиной 10 мм и обжигаем её. Получился конденсатор 4 пФ с фторопластовой изоляцией (низкие потери) и крепкий механически. Даже если потом пружина антенны будет проворачиваться относительно разъема, то припаянная к разъему центральная жила из сплошного и относительно толстого провода просто провернется во фторопластовой изоляции кабеля без негативных последствий.
Теперь займемся потерями в катушке. Обезжирив пружину антенны и сняв с ее верха остатки силикона, серебрим стальную пружину. Старинный способ погружением в отработанный фиксаж сейчас вряд ли получится: уж нет и фотопленок и фиксажа для них. А вот соли серебра для серебрения в водном растворе найти можно.
Для серебрения достаточно одной пробирки раствора: вначале серебрим нижнюю часть антенны, потом переворачиваем и опускаем в раствор верхнюю. После серебрения натираем пружину фланелевой тряпочкой до блеска (при этом берегите руки: черные хлопья излишнего серебра, снимаемые тряпочкой, потом плохо отмываются от кожи). Перфекционисты могут еще и покрыть тонким слоем бесцветного нитролака.
*Полагаю, что вместо серебрения можно просто облудить спираль хорошим припоем, но так я не пробовал.
Теперь надеваем пружину на разъем и плотно накручиваем ее. Затем пинцетом извлекаем наружу торчащий свободный вывод провода и припаиваем его (но не очень капитально, при настройке точку подключения придется двигать) к 16-му витку спирали, считая снизу. Должно получиться примерно так:
Для настройки потребуется: поджимать-растягивать спираль (наверняка), менять точку подключения нашего конденсатора из отрезка кабеля к спирали (максимум плюс-минус 1 виток, но этого может и не потребоваться), емкость этого конденсатора, т.е. длину кабеля (скорее всего до этого не дойдет).
Настраивать минимум КСВ следует примерно на 1 МГц выще желаемой частоты на диапазоне 2 м, и на 3...5 МГц выше в диапазоне 70 см (потом,после надевания чехла из-за влияния пластика частоты соответственно понизятся).
В результате должно получиться примерно так (антенна полностью в сборе, в чехле):



После доработки антенна на 145 МГц существенно меньше греется, а репитеры стали открываться и из тех проблемных мест (например, внутри железобетонного дома), из которых с исходной антенной не открывались.

вторник, 27 февраля 2018 г.

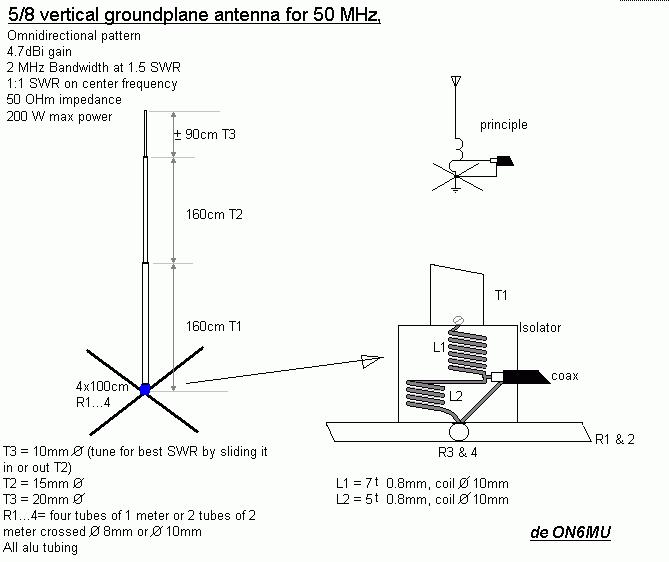

АСТО Вы слушаете радио, НО ПРОБЛЕМА ... .not есть место для длинных проволочных антенн, или даже жить в доме, что может случиться, И ИМЕТЬ МНОГО СХЕМЫ REPETIMOS некоторых приложений, которые могут быть РЕШЕНИЕМ ВАШИХ ПРОБЛЕМ PDF-ФАЙЛЫ И ДРУГИЕ.
У ВАС ЕСТЬ ПРОБЛЕМА С ВАШЕЙ АНТЕННОЙ ДЛЯ SWL? ХОРОШАЯ ИДЕЯ: ПОКАЖИТЕ АНТЕННЫ, НЕ БОЛЬШЕ УСТРАНЕНИЙ. СМОТРИТЕ.
ЗДЕСЬ УДИВИТЕЛЬНАЯ АНТЕННА AQE. PDF
МОЖЕТ БЫТЬ ВКЛЮЧЕН В КАБЕЛЬ ВАСУРА ИЛИ 3/4 ПВХ. PDF
АНТЕНТРАЛЬНАЯ АНТЕННА. ПОЧЕМУ ДОЛЖНЫ РАБОТАТЬ? РОССИЙСКИЙ ПРОЕКТ. PDF
ОПЫТ РАБОТЫ В SWL-ПОКАЗАНИЯХ НЕПРАВИЛЬНЫЕ ПРОИЗВОДИТЕЛЬНОСТИ - ДИСКОН ИЛИ ИЗОТРОН
ОБСУЖДАЙТЕ ИЗОТРОН
ОБСУЖДАЙТЕ ИЗОТРОН
ВЫШЕ АНТЕННЫ ДЛЯ ПРОСЛУШИВАНИЯ В УКВ и УВЧ, ОЧЕНЬ ХОРОШО, А ТАКЖЕ КАК АВИАЦИОННАЯ ГРУППА. В РЕАЛЬНОСТИ МОЖЕТ БЫТЬ ИСПОЛЬЗОВАНО ОТ 118 ДО 470 ГГц PDF FILE
У ВАС НЕ ИМЕЕТ БОЛЬШЕ ПРЕКРАЩЕНИЙ, ЧТОБЫ ОСТАНОВИТЬ РАДИО СЛУШАТЬ (SWL) ДЛЯ ОТСУТСТВИЯ ПРОСТРАНСТВА. САМОЕ ЭТИ АНТЕННЫ МОГУТ БЫТЬ УСТАНОВЛЕНЫ ДИСКРЕТНО В ВАШЕМ ЗДАНИИ ИЛИ ИЗ ОКНА. В СЛУЧАЕ VE UHF ANTENNA, НА СОБСТВЕННОМ ОКНО !!!
НАПОМИНАНИЕ: ГОЛОСОВАНИЕ ПРАВО откладывалось СНОВА АНТЕННА Лабры НЕЛЬЗЯ ВЫХОДИТЬ мобилизованы.
СОКРАЩАЙТЕСЬ НАШИМ БЛОГОМ И ПОЛУЧИТЕ ЭЛЕКТРОННУЮ ПОЧТУ ИЗ НАШИХ ОБНОВЛЕНИЙ

воскресенье, 25 февраля 2018 г.

4-х ярусный 3х гранный кристалл на 144 МГц



Антенна вид сверху:

Расчетные данные:


Диаграмма направленности:


График КСВ:


Антенна создана, как обзорная, с круговой диаграммой направленности. Работает в двух поляризациях. Имеет неплохие характеристики и очень удобное согласование. Входное сопротивление каждой антенны 200 Ом.  Выполняется антенна из биметалла диаметром 3 мм. Мачта диэлектрик.
Каждая из антенн состоит из трех изогнутых рамок, причем имеющих одну общую сторону «ad».

В свою очередь общая сторона  «ad» состоит из двух равных частей по 295 мм. Зазор между этими половинками ( fe ) составляет 20 мм. Стороны «ab» и «dc» имеют длину по 445мм.  Сторона «bc» имеет длину 497 мм.
Кабель AB (4760 мм), кабель AC (3400 мм), кабель AD (2040 мм) и кабель AE (680 мм) одним концом подключаются к антеннам в стеке, а другие концы соединяются параллельно и подключаются к кабелю 50 Ом произвольной длины.
Удачи в построении.
Балконная антенна на 144 МГц

Антенна выполнена компактно из легкодоступных материалов. Использован медный провод диаметром 1мм. Деревянные брусочки имеют сечение 20х20 мм. Входное сопротивление антенны 50 ом. Запитывается антенна 50 омным кабелем произвольной длины. В качестве изоляторов применены оргстекло и стеклотекстолит. Размеры антенны указаны на рис. 1
                                                                              Рис. 1
Настраивать антенну нужно непосредственно на месте установки, так как влияние окружающих предметов у всех разное. Резонанс антенны можно изменять путем перемещения изолятора "Узел А", а входное сопротивление перемещение изолятора с разъемом "Узел Б".
Расчетные данные выглядят следующим образом:

так сказать "антенна-лентяйка". )
нашлась у меня похожая.. разницы не почувствуете 8 или 6 мм

Двухдиапазонные направленные антенны.144+430 мГц Антенны запитаны по одному кабелю.

Антенны можно применять для *повседневной* работы в эфире а так же для связи через радиолюбительские спутники в том числе и с МКС - космонавтами - если кто интереуется.
3+5 элементов на 144+430 мГц
На диапазоне 144 при тропо прохождении я работал на данной антенне на дистанции до 300 км
на 430 мГц при тех же условиях были проведены связи до 200 км.
Через спутники - из Екатеринбурга я проводил связи на 5 000 км - до Владивостока на востоке и до Испании - на западе.
Настройки не требует.Работать начинает сразу.
Обратите внимание - траверса МЕТАЛЛИЧЕСКАЯ. Что бы уменьшить ее влияние- элементы как *поднимаются* над ней на высоту 1/2 диаметра траверсы . На фото - элементы крепятся на водопроводные клипсы,но можно на самодельные крепления из диэлектрика .
http://i013.radikal.ru/0712/de/ae7066ca2b53.jpg
 http://www.radioscanner.ru/uploader/2013/ae7066ca2b53.jpg

Не спешите делать антенны из первых постов в этой теме. Лучше делать антенны по моделям второй половины 2008 года и далее - 2009 ,2010 года.
Чем более новый вариант - тем антенны работают лучше.


чертеж элементы сделаны из алюминиевого прута ф 6мм
[img]http://i018.radikal.ru/0802/5d/85d18d889ca4.jpg[/img]

в рабочем положении



С 2012 года я могу сказать ,что 3 метровая антенна и длиннее - работаютс отражением от Луны RA9LR (Тюмень) провел на 144 несколько связей через Луну и по его отзыву на эту антенну он видел всех Big-Gun - ов .
Прежде,чем делать антенну по этим размерам , посмотрите ВОТ ЭТУ антенну - Двухдиапазонные антенны 144+430 МГц - Страница 187

144 + 430 mHz антенны Яги с питанием по одному кабелю

Всем привет.

антенны 144 + 430 мГц с питанием
по одному кабелю.

Данная антенна имеет широкий основной лепесток
и может быть применена для работы через спутники
даже при отсутствии поворотного устройства.
Отличительной особенностью является то, что антенна
запитана по одному кабелю.Разработок на данную тему
не много - я по крайней мере знаю только RX3DRC Николая,
RA9QCE Рому и Александра UA9CR.

Т.к. обе антенны имеют импеданс близкий к 50 Ом,
запитаны они по одному кабелю без согласующего
устройства.





Совет : делать антенну по чертежам не из первых постов - а со второй
половины 2008 года и далее - 2009 , 2010 .Чем более поздний вариант -
тем параметры антенн лучше.

Проект не коммерческий.
Вложения Вложения
Последний раз редактировалось RZ9CJ; 15.09.2010 в 15:52.

пятница, 23 февраля 2018 г.

A program cable for Yaesu FT-7800, FT-7900, FT-8100, FT-8800, and FT-8900 using CP2102 – with schematic

In one of his articles, VK4GHZ described how to make an adapter between the Icom CV-I USB interface and the Yaesu FT-7800R and other transceivers adopting the same program cable.
Here is the schematic of a Yaesu FT-7800-7900-8100-8800-8900 program cable using a simple and cheap CP2102.
8900_cable_scheme_20102
The connector to use is a 6 pin mini DIN.
din-mini-yaesu-6-pin1[1]The VK4GHZ picture shows beautifully how to solder the data and the gnd lead to the mini-din plug (view from the solderings side).
ft-7800r-Data-Skt_web
One specimen of cable built exactly as specified worked perfectly and allowed CHIRP to read from and to write to a FT-8900R without any trouble.
Another specimen built using a 22 K resistor instead of the proper 10 K one, when plugged to the radio let it transmit. Nevertheless, if the radio was off when the cable was plugged in and then it was switched on holding the key to enter in the clone mode, the undesired transmission did not happen, and the data were read and written perfectly. So, the cable works also using other resistors than 10K, but with a flaw requiring attention.
This project may be realized also using a Prolific 2303, of course running the risk of encountering drivers troubles with latest releases of Windows.
Please let me know if this cable works also with other transceivers than those mentioned above.


PROGRAMMING CABLES
for Baofeng UV-3R


PROGRAMMING CABLESfor Anytone, Kenwood, Wouxun, Baofeng


Provided by Jim KC9HI, Paul AE5JU


The RXD line from the module goes to the sleeve of the 3.5MM plug.
The TXD  line from the module goes to the   ring   of the 2.5MM plug.
The
GND line from the module goes to the sleeve of the 2.5MM plug.


There are several variations of CP2102 boards available.
The pin location and labels may vary.

Below are two examples.

Builders Note: Some boards have the TXD and RXD pin labels reversed.  If your cable does not work, switch the TXD and RXD wires.






Below is a sample cable constructed by Jim, KC9HI
An excellent project for a new ham.

  A Project describing how to build a programming cable can be found HERE




Radios requiring a 3 pin 3.5mm plug,

BTech UV-2501/5001, 25X2/X4, 50X2
QYT KT8900 / KT-UV980, Juentai JT6188, etc


use the following configuration.

 A Project describing how to build a programming cable can be found HERE


The Leixen series (VV808 / 898)
requires an 8 contact RJ45 connector
A Project describing how to build a cable using an RJ-45 be found HERE




Yaesu  FT-7800, 7900, 8100, 8800, 8900
Link to Cable Diagram


(My thanks to Ettore IZ3ZVO)




 The CP2102 USB-UART is by Silicon Labs and can be found on eBay ($2).
Windows, MAC and Linux drivers can be downloaded at:
SiLabs_Drivers


Builders Note: Using an old Cloning or Programming Cable/Plug may not work.  The wires in some are hair thin and many can't be soldered.


среда, 7 февраля 2018 г.

Orange PI zero Ехолінк вузол

Зібрав собі мікро ехолінк вузол на базі Orange Pi та трансивером DRA818U. Подробиці нижче.
Хочу познайомити вас з розробкою французського радіоаматора F5NLG. Це ситема Echolink/FRN  вузла на базі Orange Pi Zero та трансивера DRA818 або SA818. Сайт проекту www.spotnik.org
Схема вузла

Плату зібрав на макетній платі.
Скачав образ ftp://rrf.f5nlg.ovh/spotnik-orangepi0.img.7z записав його на microSD картку.
Підключив USB-UART до Orange Pi в програмі Putty обираємо номер порта та швидкість 115200 бод.
Логінемся з логіном “root” і пароль “spotnik”. Можна одразу змінити пароль командою “passwd”.
Командою “spotnik” запускаємо основне меню системи.
Обираємо пункт налагодження Wifi та Ethernet.  Та підключаємся до роутера.
Виходим з меню “spotnik” делька раз натиснувши Esc.
Командою “ifconfig” взнаємо IP призначений роутером.
“wlan0” наприклад 192.168.1.19 IP що дав роутер.
В броузері комп’ютера чи смартфона що приэднаний до тогож самого роутера вводимо адресу
“https://192.168.1.19” тиснемо Enter.
Це основна сторінка де можна обрати мережу в який буде робити вузол FRN,FON,Echolink
наступна сторінка тонова клавіатура DTMF керування вузлом. За допомогою неї можна задати режим роботи або набрати номер нода, вузла, репітера з яким ви хочете з’єднатись.
Наступна це сторінка статуса вузла. Температура, IP и.т.д.
Далі іде сторінка з налагодженнями
Сюди треба вести позивний та пароль ехолінку, координати геолокації і.т.д.
Остання сторінка адміністрування вузла
Тут можна перезавантажити чи виключити модуль.
Для правильного функціонування ехолінк вузла на роутері треба зробити форвардінг портів 5200 TCP та 5196-5199 UDP на IP адресу вузла.
Для функціонування режиму папуги в файл svxlink.echo в строку
MODULES=ModuleHelp,ModuleMetarInfo,ModuleEchoLink,ModulePropagationMonitor
треба додати
MODULES=ModuleHelp,ModuleParrot,ModuleEchoLink
Для того щоб була можливість підєднуватись до конференцій в фалі ModuleEchoLink.conf строку
REJECT_CONF=1
змінити до
REJECT_CONF=0
Для живлення вузла знадобиться USB Зарядка зі струмом 2А.
Підіб’ємо загальну сумму вартості вузла:
Корпус 3,99$
Кулер 3,45$
DRA818U 9,58$
Плата 0.99$ при умові замолення 10шт. по 9,90$
SMD деталі 1$
______________
Всього: 46,46$
Розвів двосторонню плату

Файли проекта в Eagle CAD та Gerber файли
Order from OSH Park
Зібраний у корпус
Файли для лазерої різки корпуса

Ну і на завершення відео роботи пристрою.
