Balun 50:1

Balun    50:1   64:1

________________________________________________________

UN UN 50:1

 Trasformatore di impedenza “step-up” che porta i 50 Ohm del coassiale verso i 2500 Ohm di una end fed  o filare.
Facendo una semplice operazione, abbiamo bisogno di un trasformatore con rapporto 1:50.


________________________________________________________

Il rapporto spire è 1:7 (o 2:14), per cui il rapporto di impedenza, essendo quadratico, è 7 X 7 = 49 (circa 50).
In questo modo avremo traslati i 50 Ohm del TX sui 2500 Ohm circa dell'antenna (50 al quadrato = 2500).
La End Fed risonante non ha bisogno di nessun contrappeso.

Il condensatore da 150 pF - 3 kV serve per migliorare l’adattamento di impedenza sulla gamma dei 10m. Infatti sui 28 MHz sembra prevalere una certa componente induttiva sul primario del trasformatore, la quale viene compensata in buona parte dalla capacità aggiunta che migliora l'adattamento. Togliendo il condensatore il ROS aumenta di poco, passando a 1: 1.6 sui 40/20m, mentre aumenta in misura maggiore sui 10m passando a 1: 3.0 su 28.500 kHz.
L’impiego di due toroidi in ferrite FT-240-43 permette di utilizzare l’antenna fino alla massima potenza legale di 500W.
________________________________________________________

________________________________________________________________________________________________________________


64:1

1. Il trasformatore di impedenza con 16 spire primarie e 2 spire secondarie (l'avvolgimento secondario a 2 giri è bifilare-ritorto con le prime 2 spire primarie).

Balun 16:1

Balun 16:1

________________________________________________________

BALUN 16:1

Semplice trasformatore per antenne a larga banda
- Sbilanciato a bilanciato, impedenza 1-16, 50 Ω a 800 Ω.
- Gamma di frequenza  3 ... 30 MHz con SWR inferiore a 1,5
- Gestisce fino a 100 W (portante)


Toroide utilizzato:
Ferroxcube TX36 / 23 / 15-4C65 materiale 4C65, Al = 170nH, u = 125.

Toroide simile:
FT140-xx, con materiale 61, 31 o alle frequenze più basse.

Filo utilizzato:
Suhner Radox  0,25mmq
diametro del conduttore 0,57mm, diametro isolante 1,35mm.

Ogni filo simile dovrebbe essere OK, anche 0,50mm2

Filo sottile produce capacità più bassa.

Spire:
5 x 4  (da4 x 4 a 6 x 4) spire di filo,
collegato come mostrato nel diagramma nell'immagine.

Questo tipo di balun a singolo toroide è difficile ottenere un funzionamento perfetto sull'intera banda HF.

Il condensatore in serie  C1 è opzionalmente utilizzato per compensare SWR sulle frequenze più basse

Condensatore utilizzato:
Wima FKP1 3300pF 1250V, o 3300pF 3kV disco in ceramica



Common Mode  (CMC)
Questo balun può avere bisogno di un filtro Choke per impedire in ritorno di RF sul coax.
 L'immagine seguente mostra un  balun 1:16  con un Choke in
coassiale assemblati nello stesso contenitore.

________________________________________________________

________________________________________________________________________________________________________________



A 16:1 Balun Using A 16:1 Toroidal Unun and 1:1 Ferrite Coaxial Choke

________________________________________________________

________________________________________________________________________________________________________________


Il rapporto spire è 1:7 (o 2:14), per cui il rapporto di impedenza, essendo quadratico, è 7 X 7 = 49 (circa 50).
In questo modo avremo traslati i 50 Ohm del TX sui 2500 Ohm circa dell'antenna (50 al quadrato = 2500).
La End Fed risonante non ha bisogno di nessun contrappeso.

Il condensatore da 150 pF - 3 kV serve per migliorare l’adattamento di impedenza sulla gamma dei 10m. Infatti sui 28 MHz sembra prevalere una certa componente induttiva sul primario del trasformatore, la quale viene compensata in buona parte dalla capacità aggiunta che migliora l'adattamento. Togliendo il condensatore il ROS aumenta di poco, passando a 1: 1.6 sui 40/20m, mentre aumenta in misura maggiore sui 10m passando a 1: 3.0 su 28.500 kHz.
L’impiego di due toroidi in ferrite FT-240-43 permette di utilizzare l’antenna fino alla massima potenza legale di 500W.
________________________________________________________

Balun 9:1

Balun - Unun  9:1 + Multi

_______________________________________________________

9:1
_____________________________________________________

________________________________________________________


________________________________________________________________________________________________________________

BALUN 9:1 su bacchetta di ferrite



________________________________________________________

________________________________________________________________________________________________________________

9:1


Per costruire il proprio UN-UN 9:1, seguire queste istruzioni:

Avrete bisogno di un Toroide T-200 (rosso)  e tre pezzi di filo lunghi circa 60 cm.
Servirà anche una scatola di plastica di piccole dimensioni con una presa SO239 montata ad una estremità e con due galletti o perni di montaggio all'altra.
Aiuterà se i fili sono di colori diversi, anche se questo non è fondamentale.
i colori rendono più facile seguire queste istruzioni.

Diamo per scontato che si  utilizzino pezzi di filo verde, rosso e nero.

Mettere i tre pezzi di filo insieme e avvolgerli attentamente sul Toroide.
Posizionare i fili (da sinistra a destra) verde-nero-rosso, e avvolgere nove giri sul toroide.
Cercate di non lasciare che i fili si sovrappongono.
Si dovrebbe finire con un toroide con tre fili che si estendono dalla sinistra di avvolgimento e tre fili che si estendono da destra.

Ora torsionare e saldare il filo nero sinistra con il filo rosso a destra.
Questo collegamento può essere coperto con nastro in PVC, una volta completato.
Ora torcere il filo verde sinistra con il filo nero a destra. Spellare le estremità dei due fili, torsionare e e saldare insieme lasciando la lunghezza di  circa 5cm    dal toroide.
Infine tagliare e striscia la restante filo verde a destra e saldare un altro 8cm pezzo di filo solido verde ad esso.
Ora prendete a sinistra filo verde e fili neri giuste che si contorto insieme e collegarli al pin centrale della presa SO239 - questo è il lato di ingresso e si collegherà alla radio tramite una lunghezza di cavo coassiale. uno dei fili verde è ora saldata a terra il collegamento della presa SO239. L'altra estremità del filo che si saldata sulla boccola o bulloncino  (che è collegato ad esso) diventa la presa di terra del un-un e tipicamente va a un palo terra e terra radiali.
Ciò lascia il filo rosso residuo che collega all'altra boccola o bulloncino, diventerà collegamento per l'antenna.


Si noti nella fotografia che il nastro di PVC viene utilizzato solo per mantenere i giri in modo ordinato.



________________________________________________________

________________________________________________________________________________________________________________

9:1  By SV1BAC


Balun 6:1

Balun 6:1

________________________________________________________

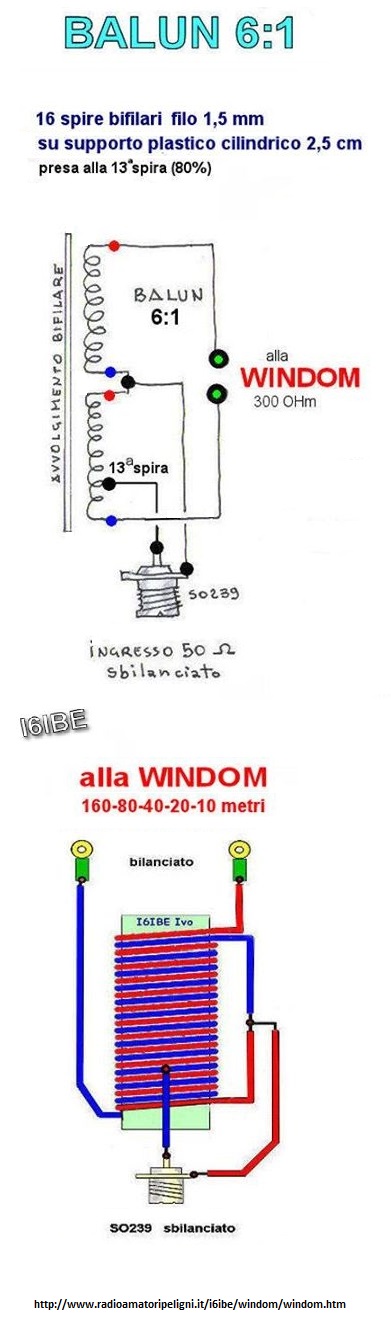

BALUN 6:1 per antenna WINDOM
BALUN 6:1 per antenna WINDOM

_______________________________________________________
_______________________________________________________

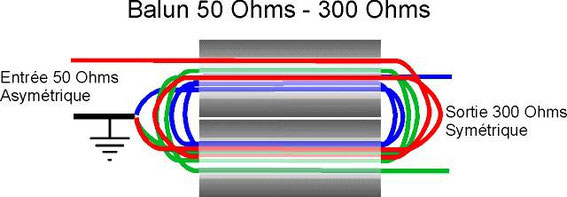

 TRASFORMATORE RF 6:1



________________________________________________________



Balun 5:1

Balun  5:1   RF Trasformer

________________________________________________________




BALUN-UNUN 2:1

BALUN-UNUN  2:1

_______________________________________________________

балун 1:1

BALUN-UNUN 1:1

________________________________________________________

Questo balun 1:1 si interpone tra una linea bilanciata (ad esempio un dipolo) e la linea (sbilanciata) in cavo coassiale.
La realizzazione di questo balun è molto semplice e copre la gamma di frequenze da 1,8 a 60 Mhz. E’ costituito da tre fili paralleli (A - B - C) avvolti per 10 spire su un toroide tipo Q2 CF123 il cui diametro esterno è di 60 mm., il diametro interno di 35 mm., una sezione di 12,7 mm. ed una permeabilità di 40.



________________________________________________________

 Balun 1:1 in ARIA

...




________________________________________________________


________________________________________________________



________________________________________________________



________________________________________________________

BALUN 1:1  TOROIDE FERRITE



________________________________________________________



________________________________________________________

________________________________________________________

 BALUN 1:1 su BARRETTA FERRITE

________________________________________________________


________________________________________________________________________________________________________________

 balun 1:1 avvolto su ferrite


________________________________________________________________________________________________________________

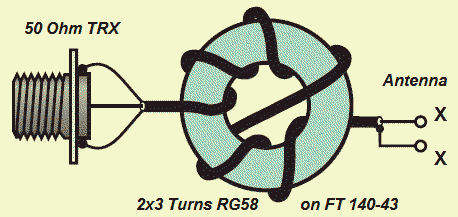

GUANELLA CURRENT BALUN 1:1

Un classico 1:1  realizzato con un Toroide in Ferrite serie 240 avente Mescola 43, (specifico per frequenze basse come i 40 metri), nulla vieta di usare altri materiali ma la Ferrite 43 è la migliore in assoluto ma non idonea ad antenne non risonanti dove ci sono componenti reattive e la ferrite dissipa molto ma nel caso del Dipolo è risonante e non c'è problema.
Per la realizzazione basta guardare lo schema di seguito:



________________________________________________________________________________________________________________


________________________________________________________
________________________________________________________

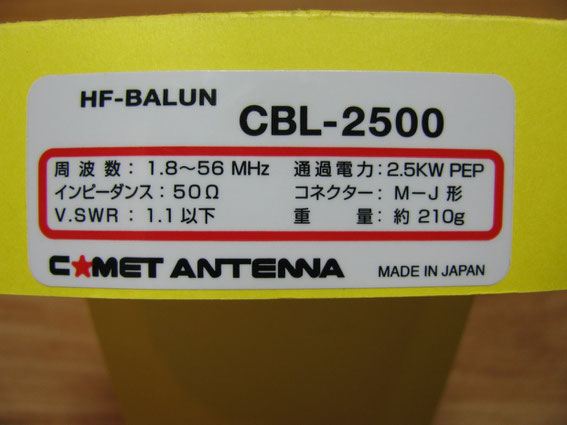

 BALUN 1:1 COMET CBL-2500





________________________________________________________
