КВ антенна с усилителем

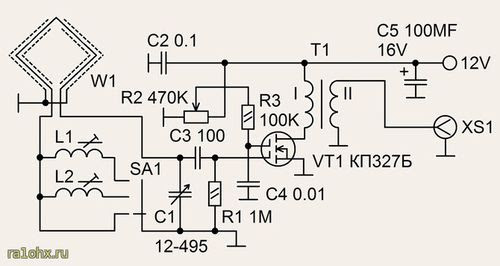

Комнатная антенна для приема радиостанций КВ диапазона состоит из экранированной приемной рамки, входного контура и усилителя радиочастоты. Входной контур усилителя антенны состоит из конденсатора С1 и катушки индуктивности. В зависимости от выбранного диапазона принимаемых частот к конденсатору С1 подключается катушка L1, L2 или отключая все катушки контур образуется из С1 и приемной рамки W1. Переключение диапазонов производится кнопкой SA1. В верхнем на схеме положении переключателя антенна настроена на прием частот в диапазоне 1,5-4 МГц, в среднем положении 3-11 МГц, в нижнем положении антенна принимает частоты в диапазоне 9-30 МГц. Усилитель радиочастоты КВ антенны выполнен на транзисторе VT1. Коэффициент усиления УРЧ регулируется переменным резистором R2. Катушки L1 и L2 намотаны на каркасах диаметром 6 мм с сердечником из карбонильного железа. L1 содержит 25 витков провода ПЭВ-2 0,2. L2 мотается тем же проводом что и L1 и содержит 40 витков. Для намотки Т2 применяют кольцевой магнитопровод диаметром 8-10 мм из феррита проницаемостью 600-1000. Первичная обмотка трансформатора содержит 20 витков, вторичная 10 витков. Провод для намотки ПЭВ-2 0,1. Рамку изготавливают из медного провода длиной 800 мм и диаметром 2 мм. Провод помещают в пластмассовую трубу армированную фольгой, изображение такой трубы показано на этом рисунке. Провод должен располагаться равномерно по центру трубы, для этого на провод надевают и приклеивают заглушки диаметром чуть меньше диаметра трубы. Трубу сгибают в кольцо с внутренним диаметром 230 мм. Конструкция рамки антенны показана на рисунке ниже.
